#1 일러스트 파일 작업 가이드



일러스트 파일 작업 가이드
(일러스트 버전 CS6 이하 저장)



★

모든 작업 파일 도면 크기는

실제 모형 제작하실

1:1 크기로 맞춰 그리세요.

(모형이 기준입니다!!)



★

작업 파일 배열 시

사용하실 재료 크기 영역을

그리신 후 영역 안쪽으로

배열하세요.

(재료 끝에 붙여서 배열 금지)







#2 일러스트 파일 작업 안내

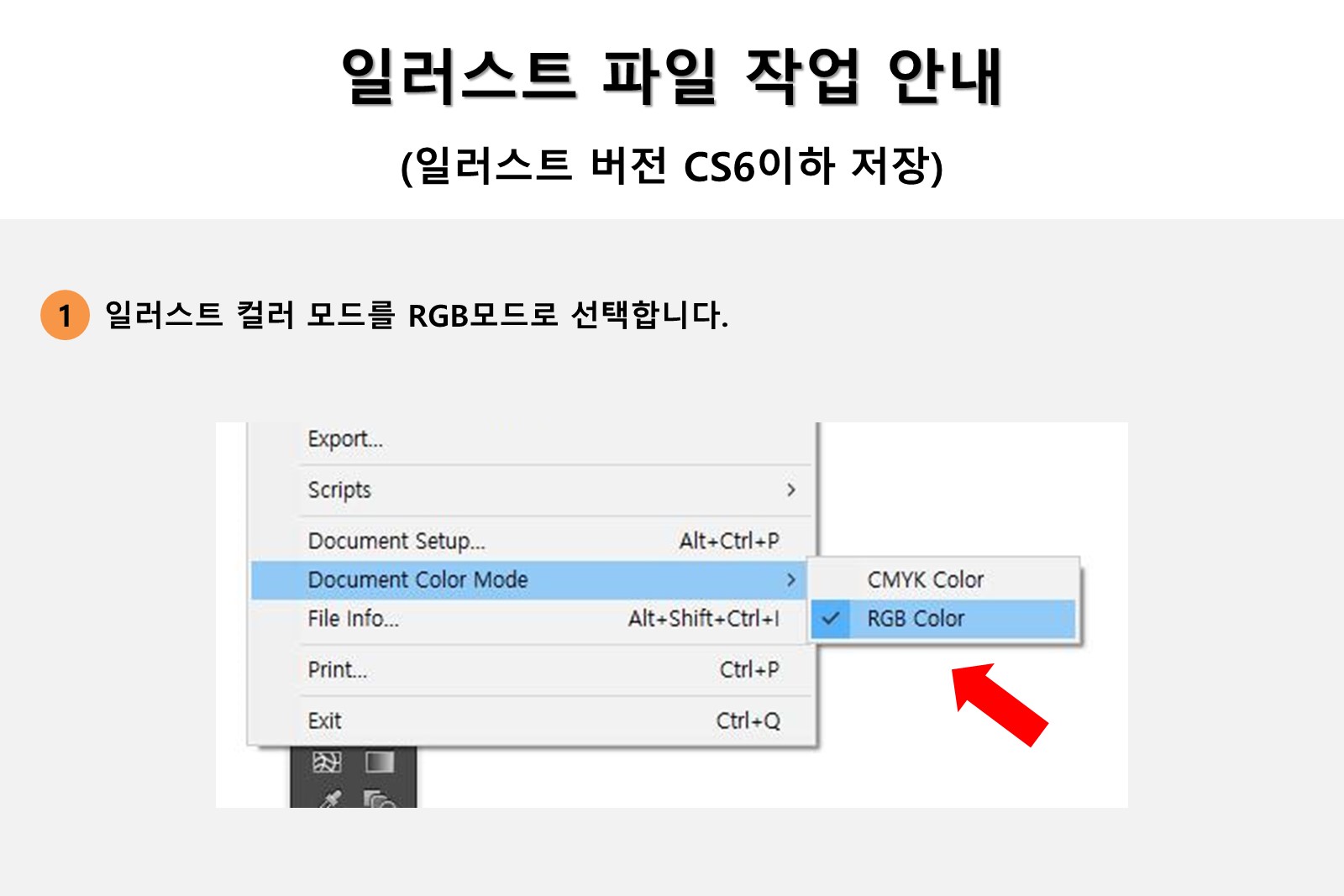

일러스트 컬러 모드는

RGB모드로 선택합니다.





작업 사이즈는
재료 끝에서 3~5mm 띄우고
가공 도안 배열합니다.

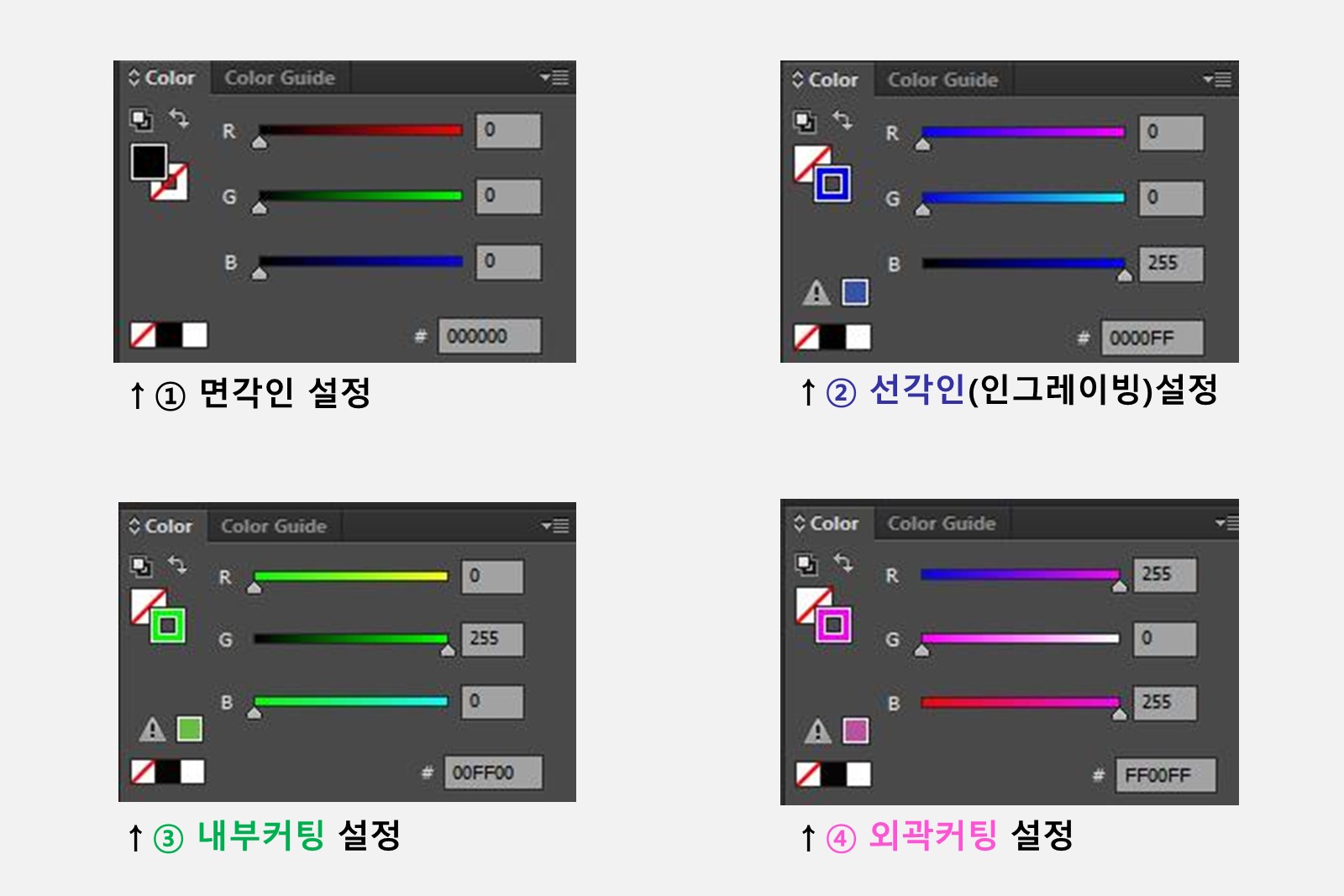

선 색상으로 각인/ 커팅 구분합니다.





일러스트 파일 작업 설정은 위와 같습니다.





선각인과 커팅은 선 두께 0.001mm입니다.
면 각인은 각인될 면 모두 채우세요.





레이저 발주용 일러스트 파일
이렇게 작업하세요!


가공하실 도안은 하나의 파일에
모든 도면 취합하세요.
별도 요청 사항은
도면 내에 기재하세요.
